惠洲院震波CT自動解析系統V2.0是一款人工震波層分析成像軟件。運用地震波在穿透探測面時的縱波、橫波、槽波初至反演計算探測面內波速、剪切模量、泊松比等參數，可對工作面內存在的斷層、陷落柱、煤層厚變化、破碎帶等地質異常進行解析。

 主要特點
 支持導入標準SEGY、SEG2格式的數據文件。
 支持導入bmp、jpg、gif格式的工作面圖片，進行觀測系統可視化建模。
 野外觀測系統模擬：通過射線追蹤模擬、計算射線覆蓋次數來調整最佳野外觀測系統。
 準確的計算機自動拾取初至功能。
 反演參數多樣：可完成縱橫波速度、槽波特征值CT反演。
 包含多種射線追蹤與反演算法，使成像結果更準確。射線追蹤算法包括：直射線追蹤法、最短路徑法、LTI法；反演算法有ART、SIRT、LSQR。

應用范圍
 探明工作面巷道內已經揭露的落差1m以上的斷層
 對煤層變薄帶、低俗異常區等進行解釋，控制分布范圍
 通過計算出的面內力學參數，對工作面內的賦水性、瓦斯相對異常進行評測價

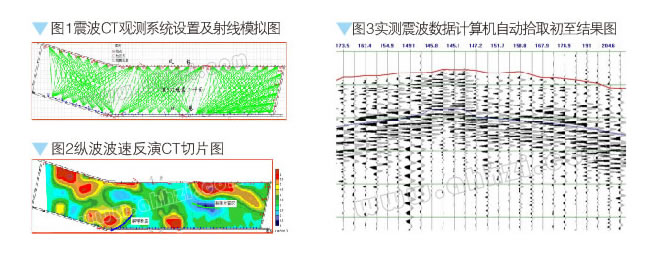

軟件界面
