產品簡介

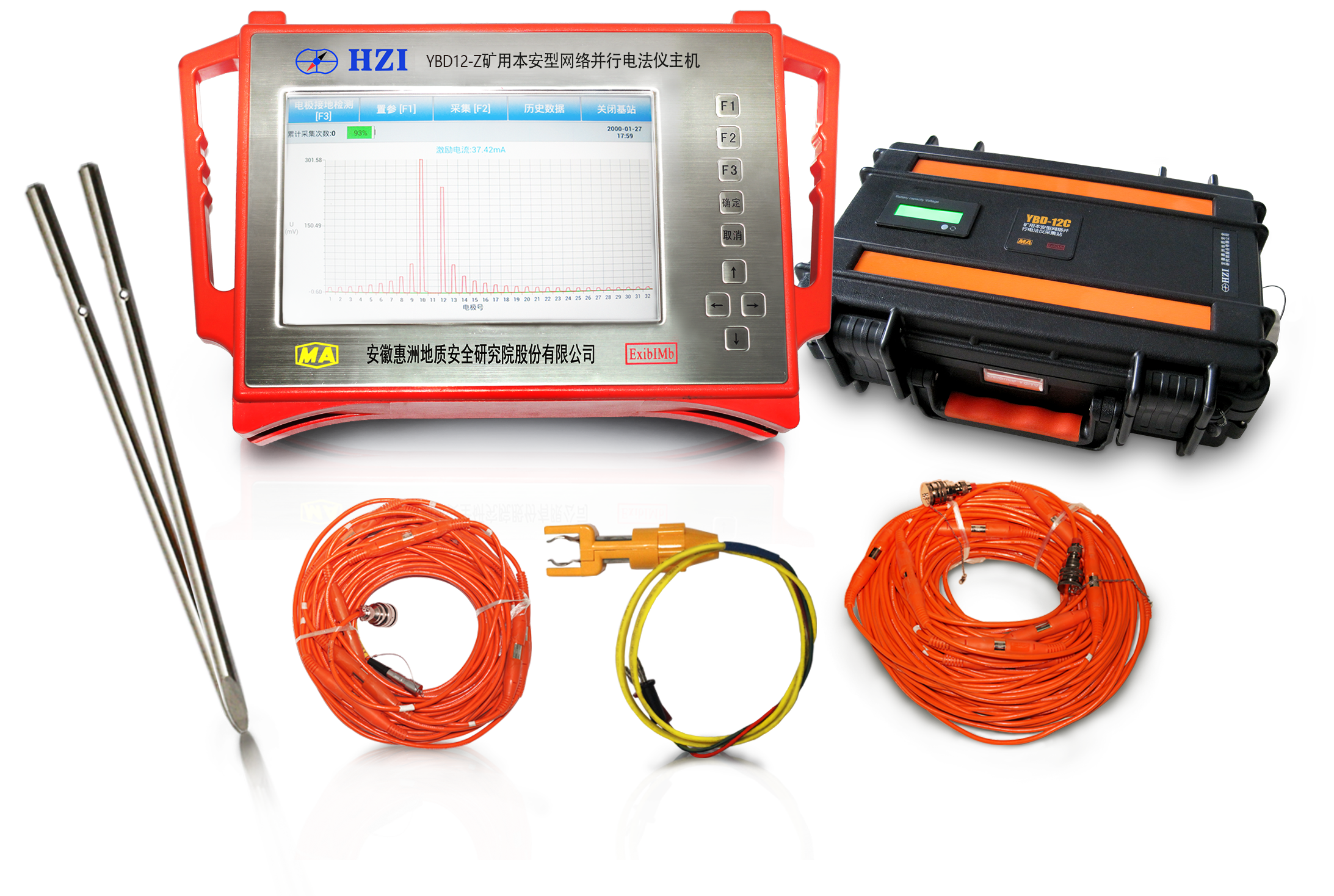

        該儀器基于“分布式并行智能電極電位差信號采集方法” 等9項發明專利研制而成，符合《煤礦并行電法采集方法》、《煤層開采覆巖破壞動態視電阻率測試方法》行業標準，適用于《煤礦防治水細則》中電法探測與監測技術，取得“國家高新產品”、“安徽省新產品”稱號。使用全電場觀測技術同步采集所有測點的自然電場、一次電場電位和二次電場電位數據 ，極大提高了電法數據采集效率和采集精度，應用于礦山開采地下工程隱患探測與監測及資源勘察。該儀器是新一代智能物探裝備，具備接入物聯網及云計算功能，可提供遠程技術服務。

主要功能

1.回采工作面頂、底板富水性探測、采空區富水性探測、面內陷落柱等含水構造探測。
2.巷道底板電測深、電剖面探測。
3.掘進工作面巷道超前探測。
4.水害監測預警。

主要特點

1.可實現地面多種地電場二維或三維電法勘探，包括電阻率法勘探、自然電位法勘探、充電法勘探、激電法勘探（時間域和頻率域）等。
2.一體化主機內置ARM、網絡通訊、內部電源和外接本安電源等功能模塊組成，可以連接礦井物聯網，進行遠程網絡電法監測工作。
3.一體化主機連接n個采集基站，可以設置成分布式和集中式兩種電法系統，構成16n路激發和16n路接收的網絡并行地電場勘探、監測系統，用戶可根據需求任意選擇電極數。
4.可以實時顯示電流、電壓信號的波形、視電阻率剖面圖、視極化率剖面圖等。
5.具有一鍵成圖模式，操作更加簡化智能，存儲容量32GB。
6.采用激勵、接收分離的雙模式電極。
7.智能化互聯網監測設備。

應用實例

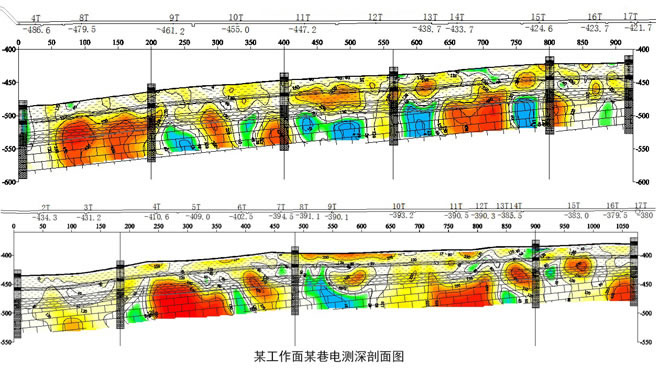

                      上圖為某礦某工作面底板直流并行電法探測電測深剖面圖，由通過該結果可以得到巷道底板下方的巖層分布和水害分布情況，指導探放水鉆孔布置。

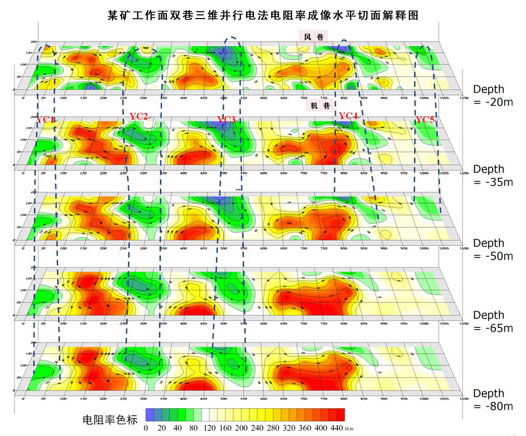

利用該儀器可以探測工作面底板下水害空間分布情況，指導工作面探放水鉆孔布置。
