產品簡介

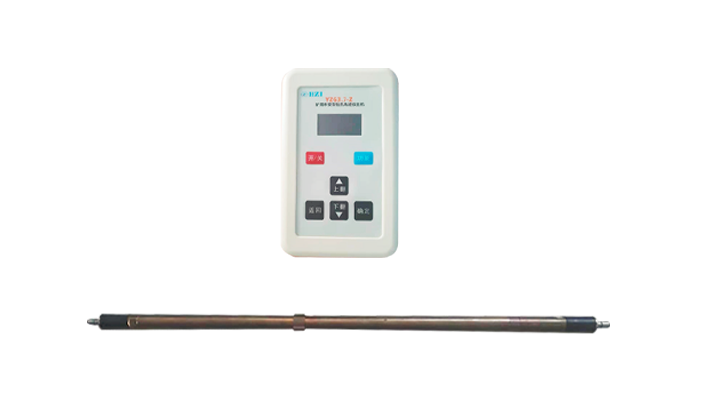

YZG15礦用隨鉆軌跡儀是一款小巧輕便，測量精度高，穩定性好的軌跡測量儀器。適用于《煤礦防治水細則》《瓦斯管理實施細則》中的軌跡測量工作。可進行瓦斯抽排孔、地質孔等鉆孔的軌跡測量，廣泛應用于煤礦和工勘等鉆孔測量領域。

主要特點

（1）操作簡單，普通工人經簡單培訓即可進行操作，并提供測量參數預置功能，讓井下操作更加便捷。

（2）高精度，傾角精度可達±0.2°、方位角精度可達±1.0°。

（3）工作時間長達30小時以上。

（4）使用簡便，可滿足Ф50MM、Ф63.5MM、Ф73MM等不同尺寸鉆桿及鉆孔。

（5）大容量存儲空間，32GB空間可存海量數據。

（6）數據處理軟件可實現鉆孔三維顯示及多孔聯合顯示。

（7）安標資質齊全，放心可靠。

設備YZG15礦用隨鉆軌跡儀，安全標志編號:MFE220542；

主機YZG3.7-Z礦用本安型隨鉆軌跡儀主機，安全標志編號:MFE220541；

探管YZG-15T礦用本安型隨鉆軌跡儀探管，安全標志編號:MFB220605。

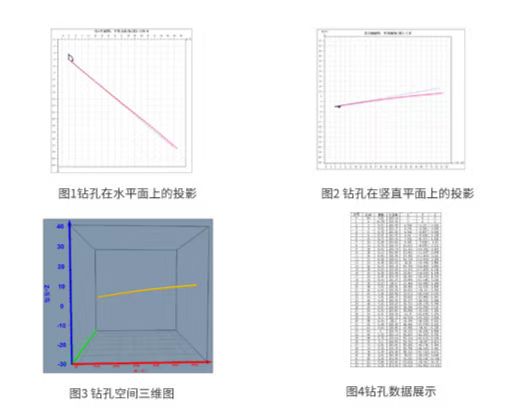

YZG15礦用隨鉆軌跡儀應用于某礦地質探查孔成果展示。圖1為鉆孔在水平面上的投影與設計方位角對比，顯然本次鉆孔施工在方位角的把控上做得很好；圖2為鉆孔在豎直平面上的投影與設計傾角的對比，顯然實際施工偏離了設計軌跡，通常此情況為鉆孔由軟巖進入硬巖時，鉆進速度過快，鉆桿在重力和硬巖的雙重作用下，產生了偏離現象；圖3為鉆孔的三維展示圖，圖4為本次鉆孔實測方位角、傾角及空間相對坐標。
